Deponie Weißer Stein

Auf der Deponie Weißer Stein waren zur Erschließung weiterer Auffüllabschnitte vier neue Deponischächte erforderlich. Die Deponieschächte werden sukzessive mit der Auffüllung der Deponie erhöht, bis der Endzustand mit dem Oberlächenabdichtungssystem vorliegt.

Aufgrund der prognostizierten Differenzsetzungen zwischen den Deponieschächten und dem Deponieuntergrund verlaufen die Sickerrohre außerhalb der Rohreinmündungen über eine Länge von 3,0 m innerhalb eines Stahlhüllrohrs DN 600 mm, damit ein Abscheren der Sickerrohre (PE-Rohre) verhindert wird.

Die tragwerksplanerischen Leistungen für die Deponieschächte und die baustatischen Nachweise für die Stahlhüllrohre wurden von der f2k ingenieure gmbh erbracht.

Standort

Plochingen

Fertigstellung

2024

Planung

Kom-pakt GmbH

Auftraggeber

Abfallwirtschaftsbetrieb Landkreis Esslingen / Heinrich Feeß GmbH & Co. KG

Leistungen f2k ingenieure gmbh

Tragwerksplanung (LPH 4 und 5)

Bauvolumen

4 Deponieschächte DN 2500 mm mit Einbautiefen zwischen 15 und 29 m (im Endzustand) und Stahlhüllrohre DN 600 mm

Deponie Scheinberg

Deponie Scheinberg

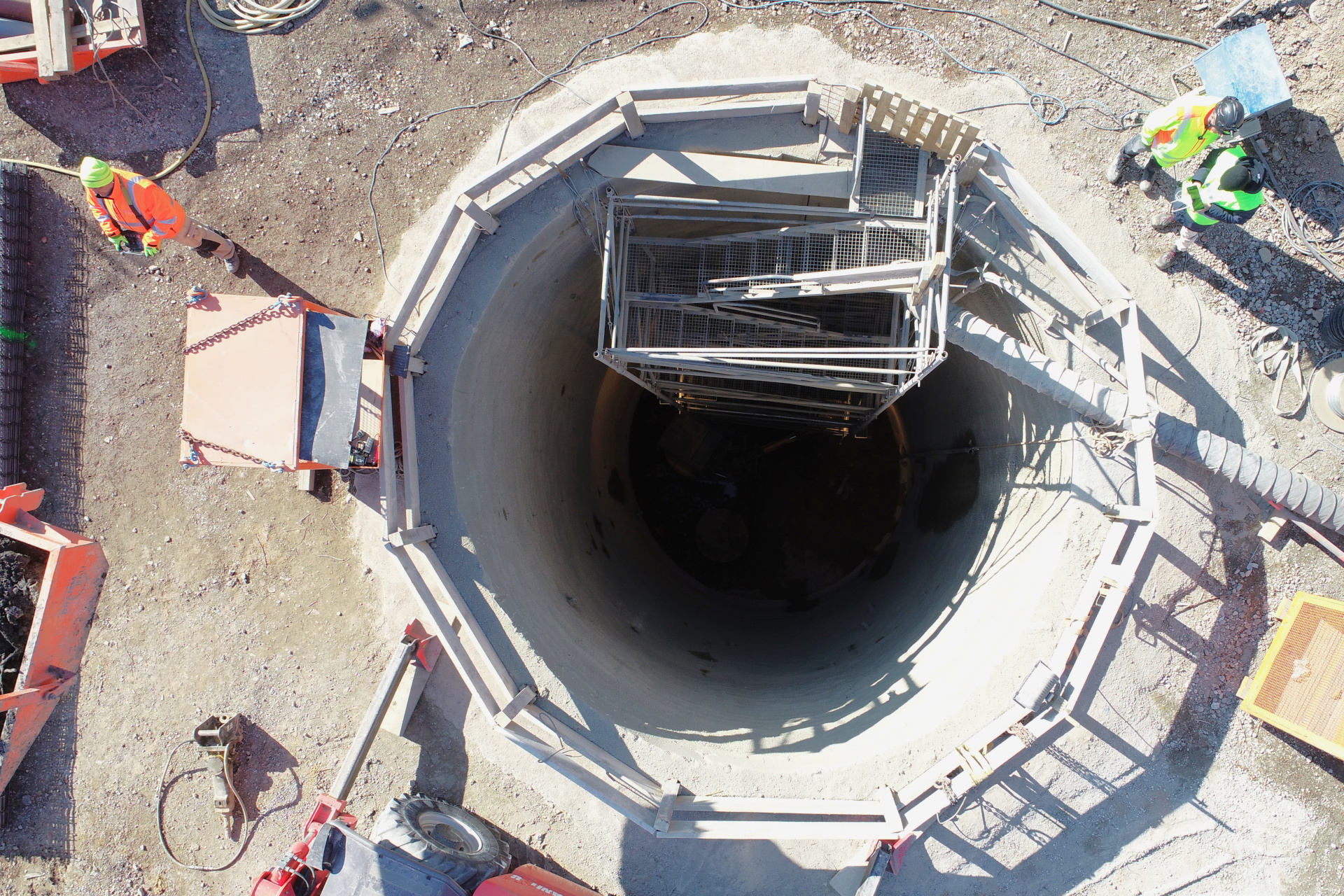

Auf der Deponie Scheinbarg war die Sanierung des Entwässerungssystems erforderlich, im Zuge dessen ein neuer Deponieschacht zu bauen war. Hierfür wurde zunächst eine Baugrube senkrecht im bestehenden Deponiekörper bis zu einer Tiefe von 37 m abgeteuft und durch einen Spritzbetonverbau gesichert. In der Baugrubensohle wurde dann ein kreisrundes Stahlbetoneinzelfundament hergestellt, auf dem anschließend ein Deponieschacht in Fertigteilbauweise errichtet wurde. Der Ringraum zwischen Deponieschacht und Spritzbetonverbau wurde mit geeignetem Aushubmaterial aus dem Abfallzwischenlager verfüllt.

Standort

Kleines Wiesental

Fertigstellung

2024

Planung

ICP Ingenieurgesellschaft Prof. Czurda & Partner mbh

Auftraggeber

BHG Brechtel GmbH

Leistungen f2k ingenieure gmbh

Tragwerksplanung (LPH 3 bis 5)

Bauvolumen

Spritzbetonverbau DN 6500 mm und Deponieschacht DN 3000 mm (13 Stahlbetonelemente mit einem Stückgewicht von bis zu 24 t)

Fotografie

f2k ingenieure gmbh

Deponie Gernsbach

Deponie Gernsbach

Auf der Deponie Gernsbach war im Zuge der Sanierung einer Bachverdolung ein Deponieschacht zu bauen. Hierfür wurde zunächst eine Baugrube senkrecht im bestehenden Deponiekörper abgeteuft und durch einen Spritzbetonverbau gesichert. In einer Tiefe von ca. 31 m wurde dann ein kreisrundes Stahlbetoneinzelfundament hergestellt, auf dem anschließend der Deponieschacht in Fertigteilbauweise errichtet wurde. Der Ringraum zwischen Deponieschacht und Spritzbetonverbau wurde mit geeignetem Aushubmaterial aus dem Abfallzwischenlager verfüllt.

Standort

Gernsbach

Fertigstellung

2023

Planung

ICP Ingenieurgesellschaft Prof. Czurda & Partner mbh

Auftraggeber

Bramm Bau GmbH

Leistungen f2k ingenieure gmbh

Tragwerksplanung (LPH 4 und 5)

Bauvolumen

Deponieschacht DN 2500 mm (11 Stahlbetonelemente mit einem Stückgewicht von bis zu 17 t)

Fotografie

LE Drohnenbefliegung

Deponie Troisdorf

Auf der Deponie Troisdorf mussten die Bestand-Sammelleitungen aufgrund von Schäden saniert werden. Als Sanierungsverfahren kam ausschließlich ein Lining-Verfahren mit linienlagerungsfähigen Kurzrohren in Frage. Die vorhandenen Bestand-Sammelleitungen bestehend aus PE-Rohren wurden durch den Einzug von Inlinerrohren bestehend aus einem PE-Grundrohr und einer aufgewickelten Schicht aus Basaltfasern ertüchtigt. Die baustatischen Nachweise dafür wurden von der f2k ingenieure gmbh erbracht.

Standort

Troisdorf

Fertigstellung

2022

Planung

ICP Ingenieurgesellschaft Prof. Czurda & Partner mbh

Auftraggeber

KTF GmbH

Leistungen f2k ingenieure gmbh

Tragwerksplanung (LPH 4)
